Двойной винтовой устойчивый ход 16-315 мм пластиковой PVC трубы экструзионной линии
Описание производства
Эта линия производства труб из ПВХ состоит из высокоскоростной смесительной группы, конического экструдера с двойными винтами, форм, вакуумного диаметра калибровки охлаждающего резервуара, вывода, чернильного принтера, пилорезателя, стекера,и другие компоненты.
Линия имеет уникальную конструкцию винта с коротким временем пребывания материала в бочке, обеспечивающего отличный эффект соединения и пластификации.Он включает в себя высококачественную редукторную коробку с красивым контуромКерамические нагреватели для отопления ствола и системы воздушного охлаждения обеспечивают точное регулирование температуры.Система вакуумного дегазирования удаляет влагу и летучие газы из материаловГлавный двигатель использует кремниевый управляемый регулятор скорости постоянного тока или регулятор скорости с переменной частотой, обеспечивающий стабильный выходной крутящий момент и непрерывное регулирование скорости.Подходит для обработки ПВХ или порошка ПВХ.
Процесс производства
- Сырье + добавка → Смешивание → Перевозка материала → Принудительное кормление
- Конический экструдер с двумя винтами → Экструдирующая форма → Устройство управления диаметром
- Вакуумная коробка для распыливания → резервуар охлаждающей воды типа распыливания/погружения
- Маркировочная машина → трактор с ползучей трассой → резчик → расширитель труб
- Складка труб → Проверка труб и упаковка
Технические параметры
| Модель |
Диаметр трубы |
Экструдер |
Мощность экструдера |
Мощность |
| LB-32A | 16-32 ((четыре) | SJ65/132 | 37AC | 250 |
| LB-32B | 16-32 ((четыре) | SJ80/156 | 55AC | 350 |
| LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
| LB-50B | 16-50 ((двойной) | SJ51/105 | 18.5AC | 150 |
| LB-50C | 16-50 ((двойной) | SJ65/132 | 37AC | 250 |
| LB-63A | 16-63 | SJ51/105 | 18.5AC | 150 |
| LB-63B | 16-63 ((двойной) | SJ65/132 | 37AC | 250 |
| ЛБ-160 | 50-160 | SJ65/132 | 37AC | 250 |
| ЛБ-250 | 63-250 | SJ65/132 | 37AC | 250 |
| LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
| LB-630 | 315 - 630 | SJ92/188 | 110DC | 800 |
| ЛБ-800 | 560-800 | SJ105/216 | 160 DC | 1100 |
Основные компоненты производственной линии
Конический экструдер с двумя винтами:Оборудована системой принудительного подачи материала с фиксированным количеством, системой автоматического контроля температуры, системой вакуумного выхлопного газа и системой автоматического контроля скорости.Эта структура обеспечивает точное управление температурой материалаГлавный двигатель - это прямой преобразователь или преобразователь частоты.
ПВХ экструзионные формы:Изготовлен из высококачественного 40Cr материала. Поверхности формы полированы и хромированы.Сохраняет низкую температуру даже при экструзии большого количества.
Вакуумный калибровочный резервуар для воды:Материал корпуса - высокая твердость, качественная панель из нержавеющей стали с устойчивостью к высокому давлению и коррозионной стойкости..Материал сопла - инженерный пластик ABS. Трехмерная регулируемая рама с циклоидным редуктором для переднего движения и регулировки винта для движения вверх / вниз и влево / вправо.
Резервуар охлаждения водяным распылением:Корпус из нержавеющей стали с прозрачным мягким PVC занавесом.
Машина для вывода:Подход преобразования частоты с цепными тяговыми рамками, обеспечивающими одновременное движение рельсов.
Режущая машина:Планетарная резка для больших диаметров. Лезвие вращается во время резки части и вставки лезвие части вращается. Включает в себя угловую режущую структуру, пневматическое алюминиевое полузажимание и устройство очистки.
Система управления:Доступен с интеллектуальной системой управления Siemens PLC или обычной системой управления с использованием электрических деталей Siemens и регулятора температуры Omron.

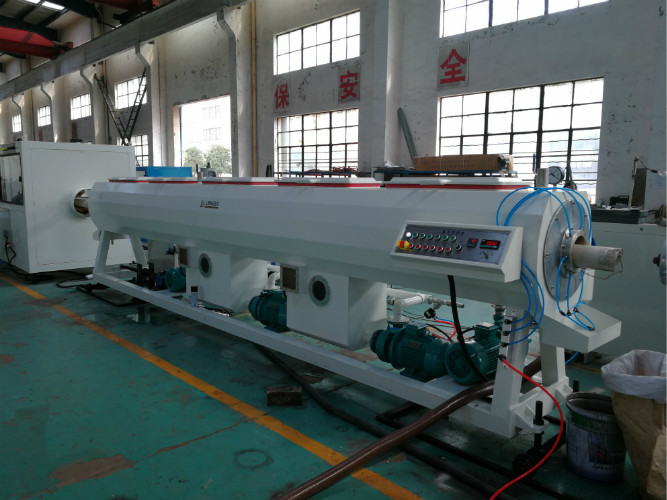

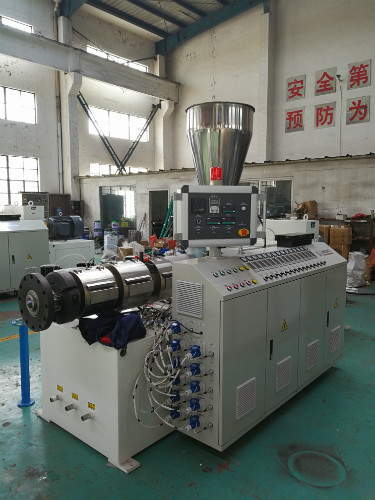

Экструдер и вакуумный бак

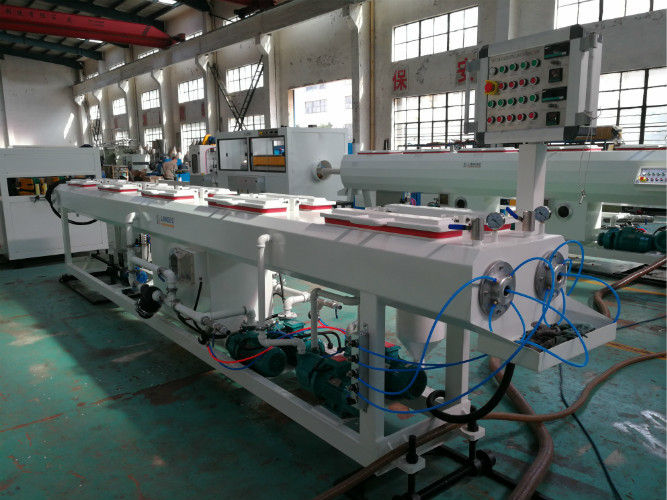

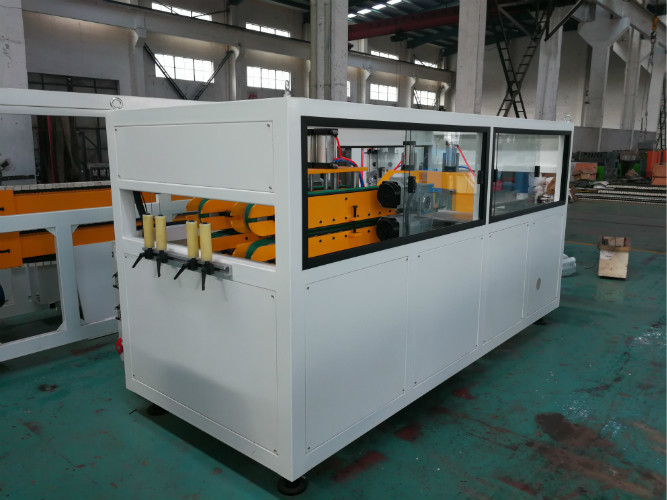

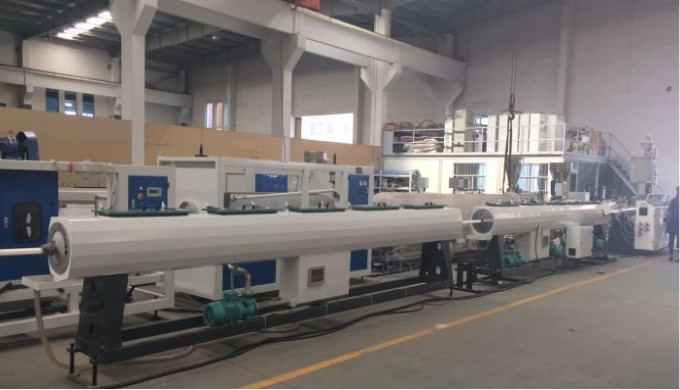

Машина для вывода и вакуумный бак с охлаждением

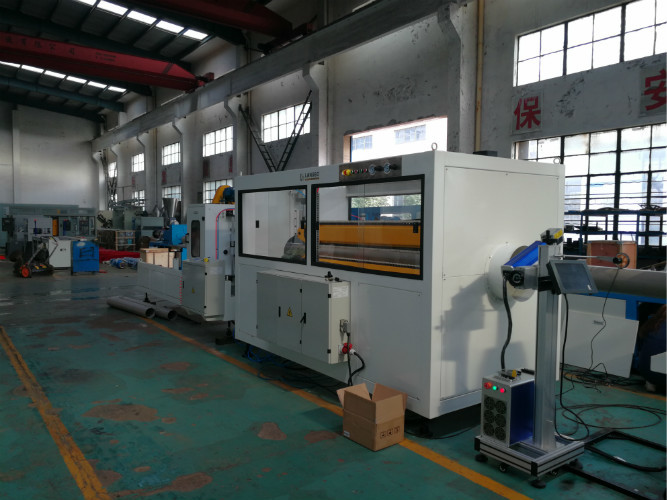

Машины для резки и вытяжки
