Производственная линия трубы HDPE PE 500-1200mm с swarfless резцом

ЛИНИЯ ПО ПРОИЗВОДСТВУ ТРУБ ИЗ ПНД 500-1200мм

КОНФИГУРАЦИЯ ВСЕЙ ЛИНИИ I

КОНФИГУРАЦИЯ ВСЕЙ ЛИНИИ II

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА-- ОСНОВНАЯ МАШИНА

Экструдер

Оснащен высокоэффективным одношнековым экструдером серии 40D, высокоэффективным, стабильным и отличным в обращении;

Производительность экструзии LBS100-40D до 1200 кг/ч, оптимизированная конструкция шнека, благодаря которой материал пластифицируется и хорошо смешивается, а механическая энергия разумно преобразуется в тепловую, выход является линейным и стабильным;

Принять высокоэффективный инверторный двигатель с эффективностью до 95,1%;

Импортный прецизионный вертикальный редуктор, бесшумный, высокоэффективный, с подшипником SKF, японским сальником;

Точная интегрированная система управления гравитационным взвешиванием для контроля производительности экструдера в режиме реального времени, вы можете выбрать режим контроля производительности или контроля веса, чтобы уменьшить колебания значения веса, это удобно для настройки производственного процесса, снижает себестоимость.

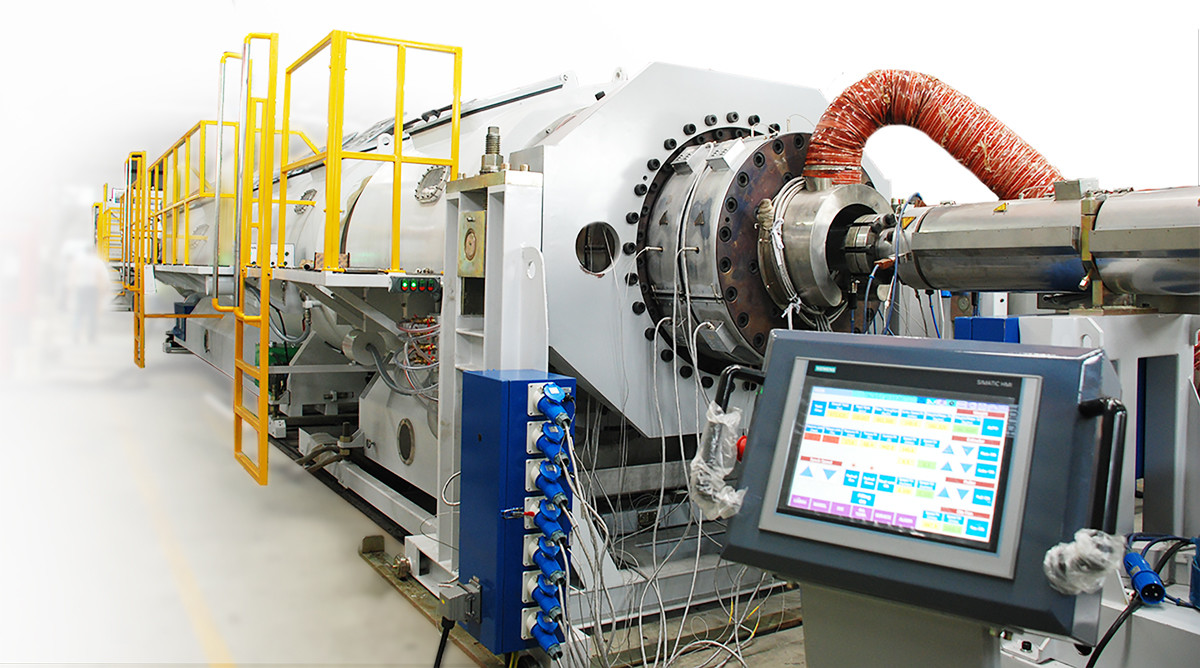

Принять управление связью по шине PROFINET, оснащен 12-дюймовым цветным сенсорным экраном, кнопками со значками, интуитивно понятным и простым для понимания.

Вся линия использует высокий шкаф WEITU PS, сильное и слабое электричество, разделенное расположение, уменьшает помехи, верхняя вытяжка воздуха и промышленный кондиционер используются вместе, охлаждающий эффект хороший;

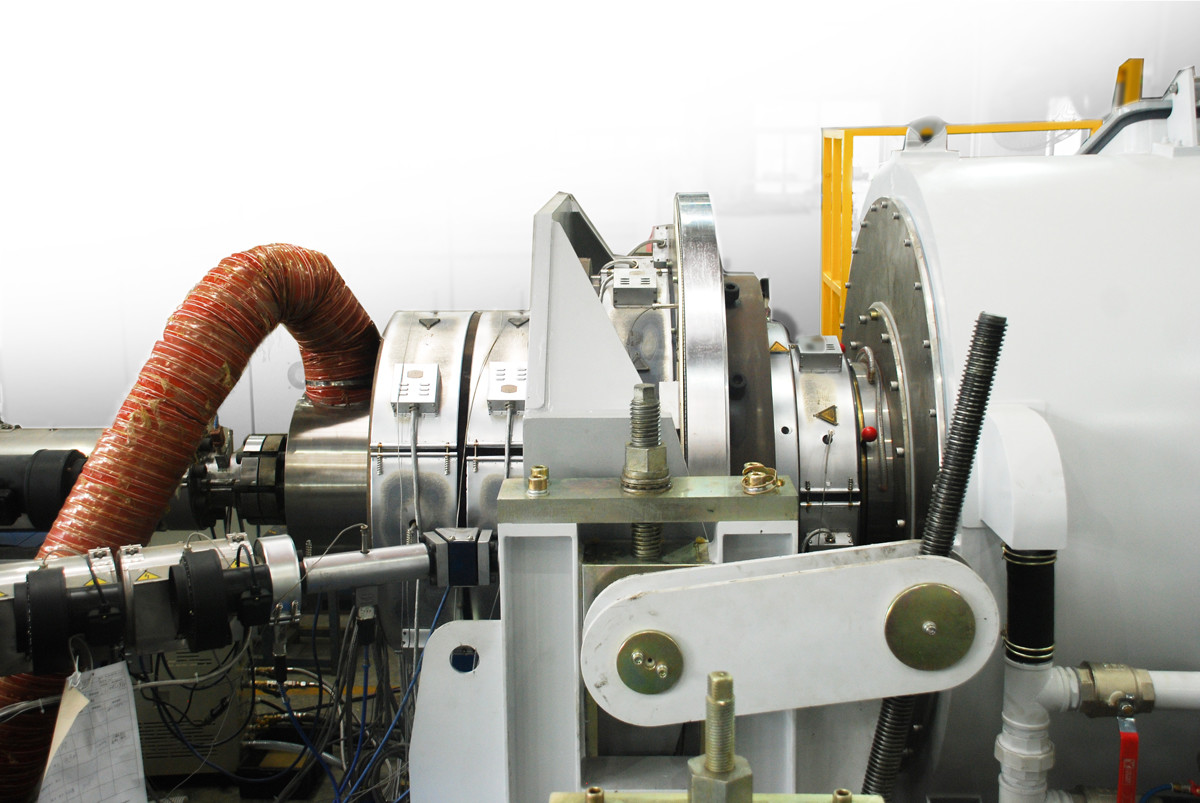

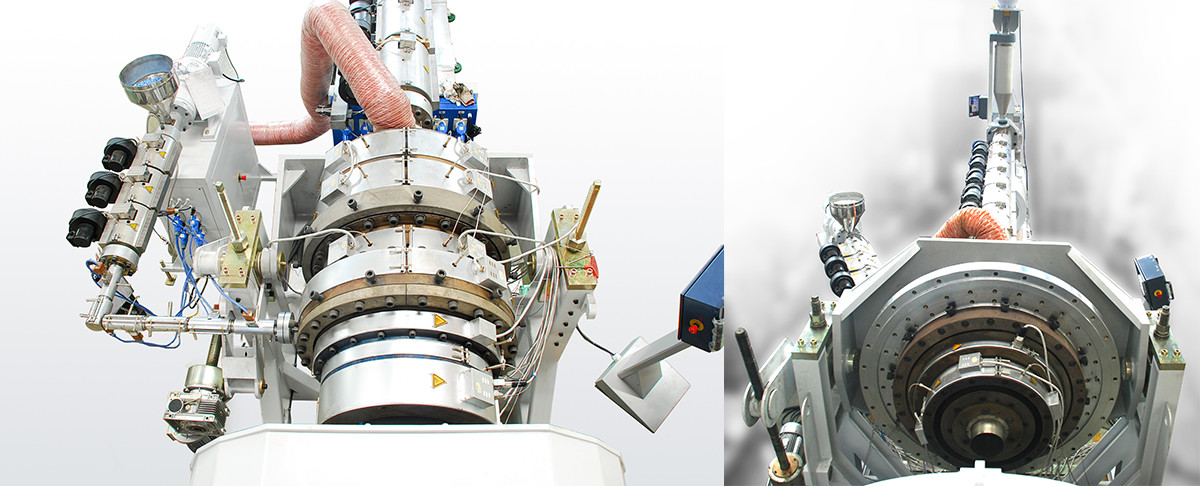

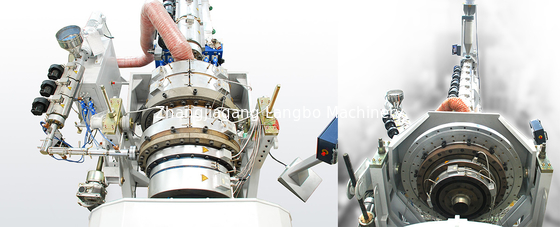

Умереть голова

Матрица изготовлена ​​из спирального корпуса пресс-формы, чтобы исключить след сварки;

Благодаря устройству отвода воздуха с регулируемой частотой, оно может ускорить скорость охлаждения внутренней стенки трубы и уменьшить длину охлаждения;

Может удовлетворить производственные требования к трубам ODØ500-Ø1200 PN0,6~ PN1,6.

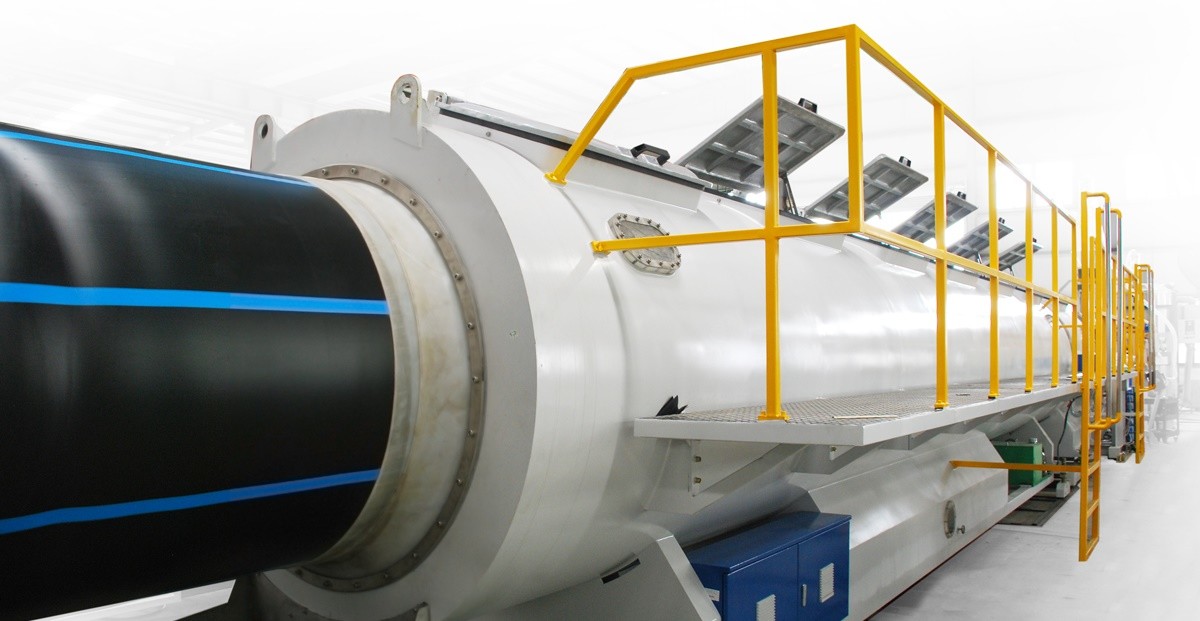

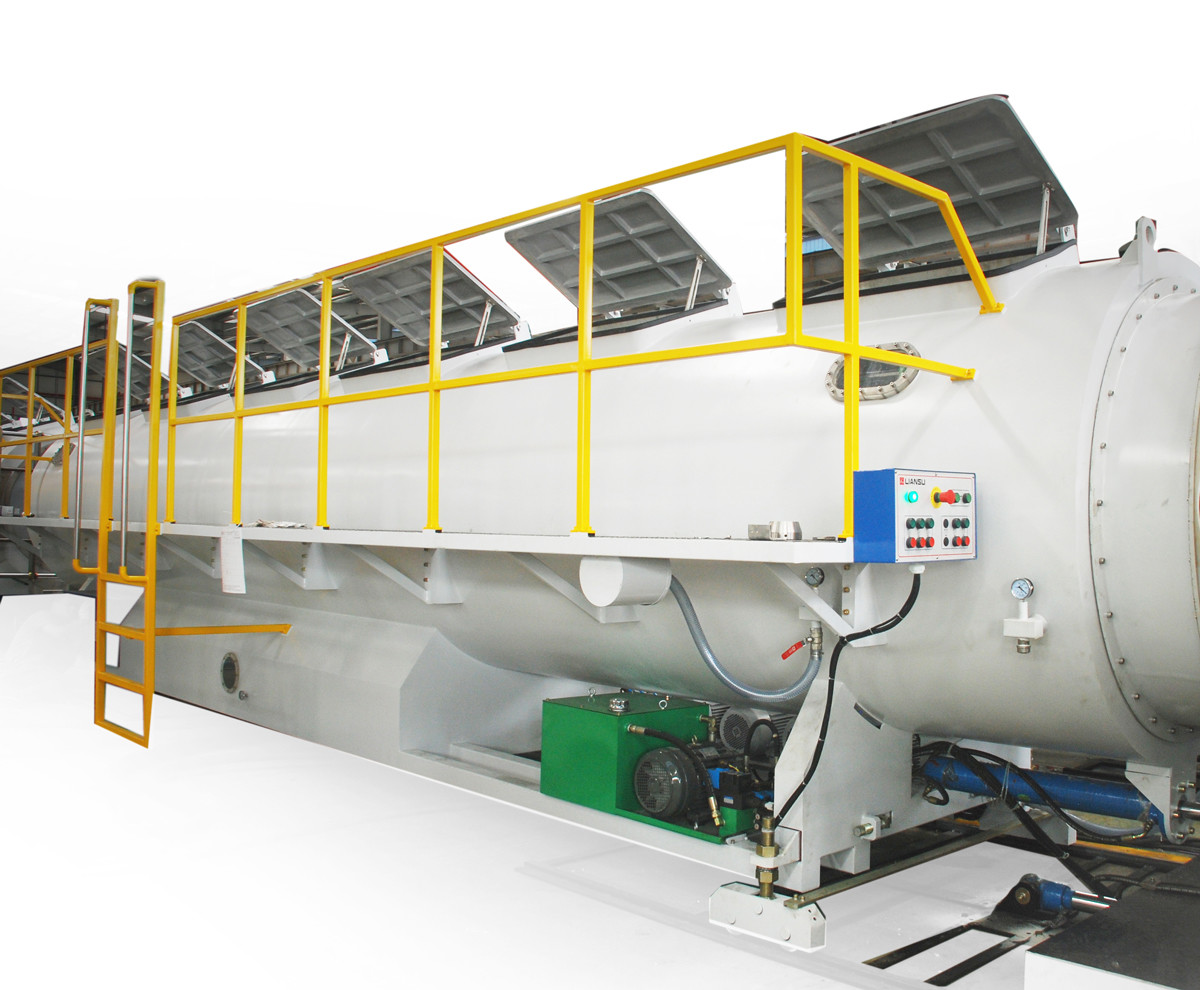

Вакуумный резервуар

Вакуумный резервуар принимает план 2 + 10 м, корпус резервуара 2 м и 10 м может быть быстро электрически подключен и разделен, удобно наблюдать за качеством труб перед формованием и сокращать отходы материала;

Вакуумная часть имеет двухкамерную структуру, а труба быстро формируется для повышения эффективности охлаждения;

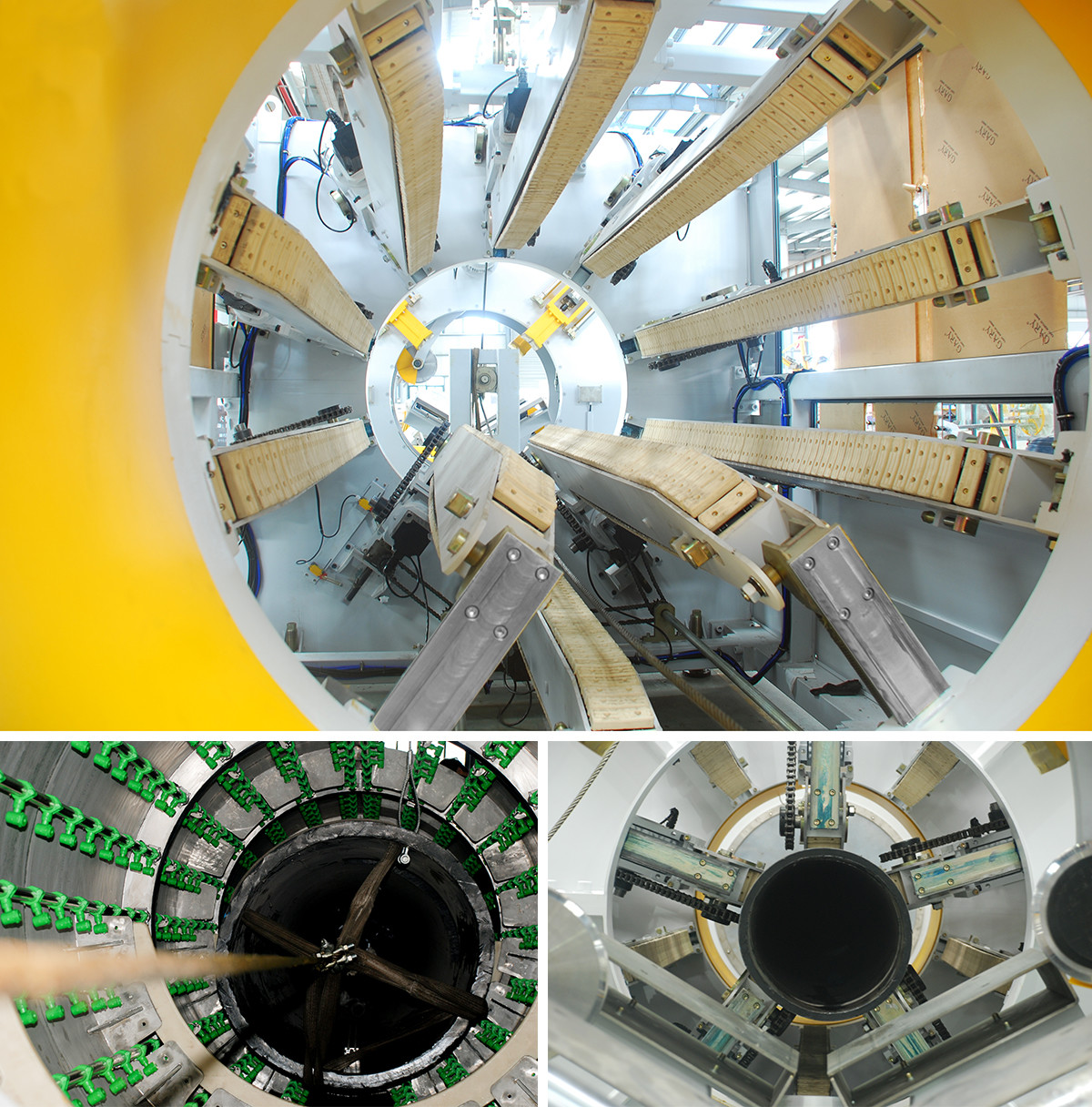

Вытяжная машина

Оснащен тяговым устройством с десятью гусеницами, диаметр трубы в диапазоне тяги 500-1200 мм.

Более чем в 30 раз диапазон регулирования скорости, используется самодельный независимый серводвигатель Liansu, план синхронного регулирования скорости сервопривода типа «один водитель управляет большим количеством двигателей», чтобы гарантировать стабильность низкой скорости вращения и адекватный выходной крутящий момент (гарантировать быстрое формирование большого диаметра, труба высокого давления); Настройте устройство предварительной транспортировки, чтобы снизить затраты на подготовку и рабочую силу.

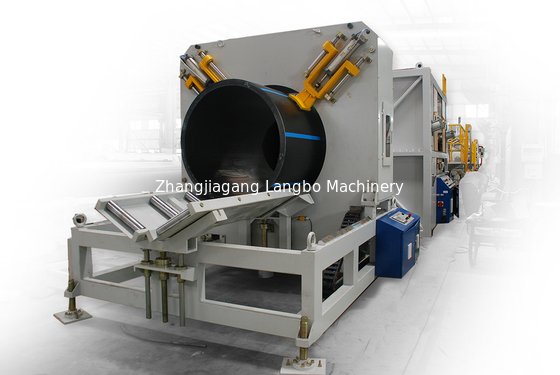

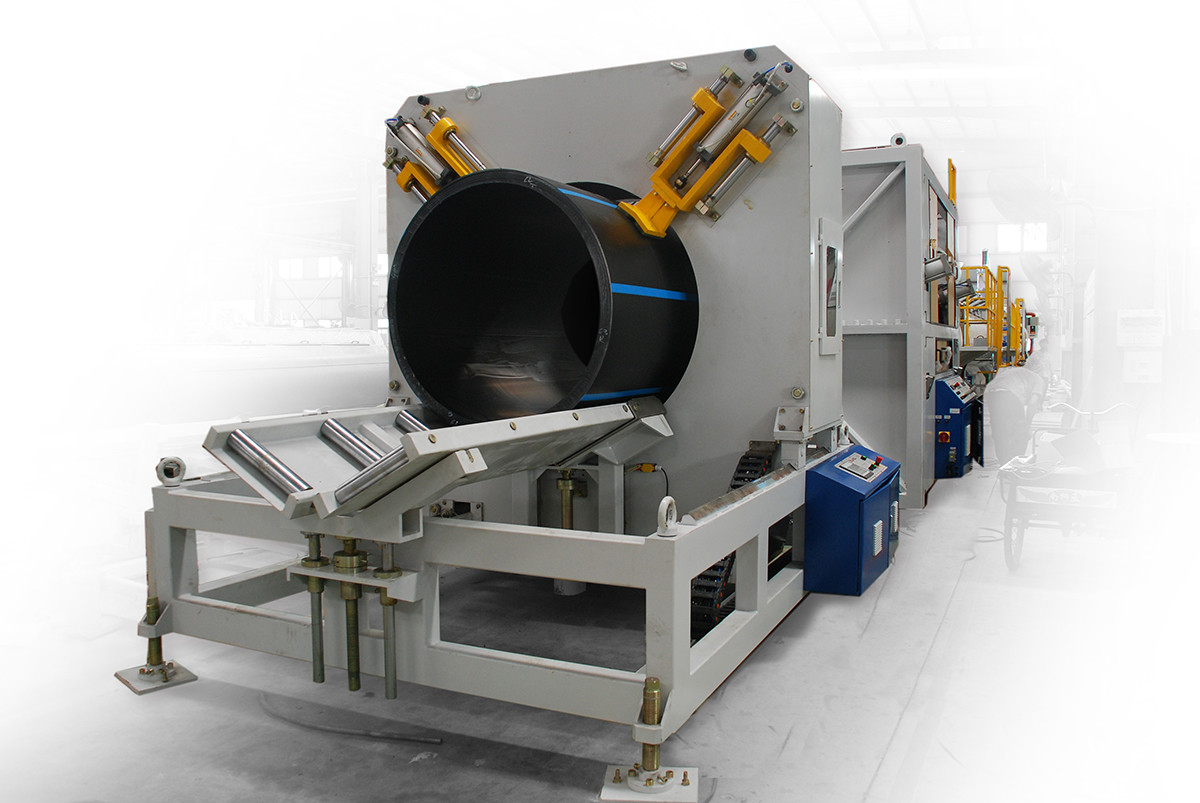

Резка

Оснащен режущим механизмом без стружки, импортной двойной гидравлической системой подачи ножей, диапазон резки ODØ500-Ø1200, максимальная толщина трубы до 80 мм;

Режущий торец плоский, гладкий и без отбортовки, что обеспечивает защиту окружающей среды; V-образный зажим, при изменении спецификации, требуется только электрическая регулировка, что снижает трудоемкость и повышает эффективность;

Инновационные токопроводящие кольца и угольные щетки обеспечивают плотный контакт и сокращают техническое обслуживание.
